HD-LK型高中压离心风机消声器系列
加入时间：2015-11-28 10:00:47 点击：次 |
一、结构形式
本系列消声器采用微孔壁与螺旋片阻片相结合的复合式消声器。
二、适用范围
适用于降低各种高中压离心风机的进出口或沿管道传动的空气动力性噪声。消声量≥30dB(A) 阻力系数1.2，使用温度≤200℃。

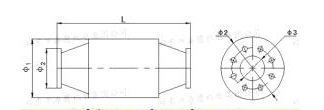

三、LK型高中压离心通风消声器外形示意图 |
|
|
|
|
四、规格、性能、外形尺寸 长度单位：mm
|
型号
|
适用风量
(m3/h)
|
外径Φ1
(mm)
|
长度
|
法兰尺寸(mm)
|
|
有效长度
|
安装长度
|
内径Φ3
|
外径Φ2
|
|
LK-1
|
3500
|
580
|
1000
|
1260
|
250
|
350
|
|
LK-2
|
5000
|
630
|
1100
|
1360
|
300
|
420
|
|
LK-3
|
9000
|
760
|
1400
|
1660
|
400
|
520
|
|
LK-4
|
11000
|
800
|
1600
|
1990
|
450
|
470
|
|
LK-5
|
14000
|
860
|
1600
|
2060
|
500
|
620
|
|
LK-6
|
16500
|
920
|
1700
|
2200
|
550
|
670
|
|
LK-7
|
22000
|
1020
|
1700
|
2360
|
630
|
770
|
|
LK-8
|
27000
|
1100
|
1700
|
2460
|
700
|
840
|
|
LK-9
|
31000
|
1170
|
1900
|
2600
|
750
|
790
|
|
| |
|
|
|
|
