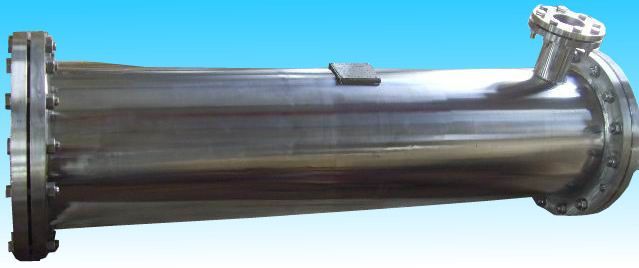

氨气空气混合器
加入时间：2015-12-1 9:03:02　　点击：次

氨气空气混合器是火力发电厂脱硝系统零部件范围的一种火力发电厂喷氨脱硝系统氨气空气逆流混合器。该混合器的左端为空气入口段，右端为混合气体出口段，而在靠近混合气体进口段附近装有氨气喷管。氨气喷射到空气气流中，随后氨气速度衰减直至与空气通向流动。氨气的多管布置延长了氨气的流程，提高了氨气空气的混合效果，减少了混合器的长度。本设备结构简单，氨气和空气混合均匀，气体流动阻力及局部阻力小，压降低，减小混合器主体段的长度，降低了成本。
一般确保混合器出口的气氨体积比浓度小于5%，混合器的压力损失小于1000Pa；设备与外部接口均为法兰型式。法兰联接面形式为凹面和突面。
氨空气混合器一般材质为管道碳钢，混合元件为不锈钢制作；通过固定在混合管道内的混合单元内件，使氨和[空气产生流体切割、剪切]旋转和重新生混合；达到流体之间的分散和充分混合的目的。
设备具有流程简单、结构紧凑。操作弹性大、不用维护等优点。

氨空气混合器数据表:

混合器型号
混合器长度mm
进出口法兰口径
氨气进出法兰口径
氨气流量
空气流量m3/h
QH125
1300
125
40
12.5kg/h
250
QH125
1300
125
10
26m3/h
550
QH125
1300
125
40
22kg/h
460
QH150
1500
150
40
106m3/h
1400
QH150
1500
150
40
104.2m3/h
1980
QH150
1500
150
40
89.8m3/h
1887
QH150
1620
150
25
58m3/h
1200
QH150
1500
150
50
110.7m3/h
2104
QH200
1300
200
40
33.4kg/h
922
QH200
1300
200
40
30kg/h
660
QH200
1500
200
50
41.57kg/h
1071
QH200
1500
200
50
45kg/h
1176
QH200
2180
200
32
100m3/h
1890
QH200
1750
200
25
57m3/h
1400
QH200
2150
200
50
175m3/h
3068
QH250
1300
250
40
40.53kg/h
1236
QH250
2120
250
50
105m3/h
2300
QH250
2180
250
40
90-99m3/h
1800-1980
QH250
2180
250
50
109-129m3/h
2200-2420
QH250
2180
250
40
90-99m3/h
1795-1975
QH250
2120
250
50
110m3/h
2190
QH250
2120
250
50
105-115m3/h
2205-2425
QH250
2120
250
50
83kg/h
2285
QH250
1850
250
40
45kg/h
1524
QH250
2120
250
40
36.6m3/h
2200
QH300
2340
300*350
50
163m3/h
3400
QH300
2220
300
50
118m3/h
2358
QH300
2150
300
40
37m3/h
2340
QH350
1500
350
80
125m3/h
2500
QH350
1500
350
80
125m3/h
2880
QH350
2720
350
80
224m3/h
4466
QH350
1500
350
80
120m3/h
1850
QH400
2500
400
80
400m3/h
5500
QH400
2720
400
80
230-253m3/h
4500
QH500
1500
500
50
230-250m3/h
4500






产 品 名 称
应用装置或工艺
氨气空气混合器DN150
辽宁大唐国际阜新煤制天然气有限责任公司4×470t/h锅炉烟气脱硝工程
氨气空气混合器DN200
广东珠海金湾发电有限公司珠海发电厂一期3、4号机组烟气脱硝工程
氨气空气混合器DN350
华电青岛发电有限公司3号机组（1X300MW）烟气脱硝工程
氨气空气混合器DN450XDN500
广东大唐国际潮州发电有限责任公司2×1000MW超超临界机组脱硝工程
氨气空气混合器DN350-1500
湛江电力有限公司1-4号机组，4X330MW脱硝工程
氨气空气混合器DN150-1500
沙角B电厂2×350MW燃煤发电机组脱硝（SCR）改造项目EPC
氨气空气混合器DN400-2700
轩岗电厂2×660MW机组烟气脱硝工程SCR）改造项目EPC
氨气空气混合器DN200-1620
广东珠海金湾发电有限公司珠海发电厂一期3、4号机组烟气脱硝工程
氨气空气混合器DN200-1000
陕西兴化1X160T/h锅炉烟气脱硝项目
氨气空气混合器DN150-1620
秦皇岛发电有限责任公司一期2×215MW机组烟气脱硝改造工程h,
氨气空气混合器DN250-1500
山东东营利津热电锅炉烟气脱硝项目
氨气空气混合器DN300-2180
华能辛店发电有限公司三期2X300MW机组烟气脱硝，
氨气空气混合器DN350-2780
华电潍坊发电有限公司三期2X670MW机组烟气脱硝，
