一、产品简介
广泛适用于液-液、液-固、液-气、气-气的混合、乳化、吸收、萃取、反应、强化传热等过程，是化工、石油化工、医药、农药、食品、合成纤维、塑料、环保、矿冶、造纸、煤气等部门的理想混合设备，具有应用范围广、操作弹性大、流程简单、结构合理、投资少、能耗低、见效快，特别适用于难混合的连续工艺过程等优点。 |
|
|

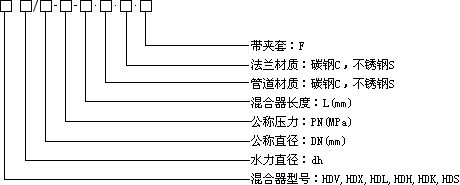

| 二、型号标注 |
|
|
| 三、工作原理与结构特点 |
| 静态混合器的混合过程是靠固定在管内的混合元件进行的，由于混合元件的作用，使流体时而左旋时而右旋，不断改变流动方向，不仅将中心液流推向周边，而且将周边流体推向中心，从而造成良好的径向混合效果。与此同时，流体自身的旋转作用在相邻元件连接处的界面上亦会发生。这种完善的径向环流混合作用，使流体在管子截面上的温度梯度、速度梯度和质量梯度明显减少。 |
| |
| 四、产品用途及技术性能 |
| |
|
型号
|
|
技术性能
|
|
HDV
|
适用于粘度≤102厘泊的液～液、液～气、气～气的混合乳化、反应、吸收、萃取、强化传热过程。dh≤3.5适用于粘度≤102厘泊清洁介质。dh≤5应用介质可伴有少量非粘性杂质。 |
最高分散程度1～2μm，液～液相不均匀度系数 ≤1～5% |
|
HDX
|
适用于粘度≤104厘泊的中高粘度液～液混合、反应吸收过程或生产高聚物流体的混合、反应过程，处理量较大时使用效果更佳。 |
混合不均匀度系数≤1～5% |
|
HDL
|
适用于化工、石油、油脂等行业，粘度≤106厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换、加热或冷却粘性产品等单元操作。
|
液～液、液～固相混合不均匀度系数≤11～5% |
|
HDH
|
适用于精细化工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程，对流量小及混合要求高的中高粘度（≤104厘泊）的清洁介质尤为适合。 |
最高分散程度1～2μm液～液相不均匀度系数≤1～5% |
|
HDK
|
适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程。对较小流量并伴有杂质或粘度≤106厘泊的高粘性介质尤为适用。 |
最高分散程度≤10μm，液～液、液～固相不均匀度系数≤1～5% |
|
| |
| HV型静态混合器 |
产品特性
单元是由一定规格的波纹板组装而成的圆柱体，技术特性: 最高的分散程度为1-2mm，液-液相的不均匀度为≤1～5% |
| 产品型号 |
|
规 格
|
DN
|
dn
|
Q
|
规 格
|
DN
|
dn
|
Q
|
|
HDV-2.3/20
|
20
|
2.3
|
0.5-1.2
|
HV-5-20/200
|
200
|
5-20
|
56-110
|
|
HDV-2.3/25
|
25
|
2.3
|
0.9-1.8
|
HV-5-20/250
|
250
|
5-20
|
88-176
|
|
HDV-3.5/32
|
32
|
3.5
|
1.4-2.9
|
HV-5-30/300
|
300
|
5-30
|
125-250
|
|
HDV-3.5/40
|
40
|
3.5
|
2.2-4.5
|
HV-7-30/350
|
350
|
7-30
|
173-346
|
|
HDV-3.5/50
|
50
|
3.5
|
3.5-7
|
HV-7-30/400
|
400
|
7-30
|
226-452
|
|
HDV-3.5/65
|
65
|
3.5
|
5-1.2
|
HV-7-30/450
|
450
|
7-30
|
286-572
|
|
HDV-5/80
|
80
|
5
|
9-18
|
HV-7-30/500
|
500
|
7-30
|
353-706
|
|
HDV-5/100
|
100
|
5
|
14-28
|
HV-7-30/600
|
600
|
7-30
|
505-1010
|
|
HDV-5-7/125
|
125
|
5-7
|
24-34
|
HV-7-30/1000
|
1000
|
7-30
|
1413-2826
|
|
HDV-5-7/150
|
150
|
5-7
|
30-60
|
HV-7-30/1200
|
1200
|
15-30
|
1630-3260
|
|
 |
| 产品用途 |
| 适用于粘度≤102厘泊的液-液、液-气、气-气的混合、乳化、反应、吸收、萃取、强化传热等过程。 |
| |
| HX型静态混合器 |
产品特性
单元由交叉的横条按一定规律构成许多X型单元，技术特性：混合不均匀系数≤1～5% |
| 产品型号 |
|
规 格
|
DN
|
dn
|
Q
|
规 格
|
DN
|
dn
|
Q
|
|
HDX-12.5/50
|
50
|
12.5
|
3.5-70
|
HX-50/200
|
200
|
50
|
56-110
|
|
HDX-16.25/65
|
65
|
16.25
|
6-12
|
HX-62.5/250
|
250
|
62.5
|
88-176
|
|
HDX-20/80
|
80
|
20
|
9-18
|
HX-75/300
|
300
|
75
|
125-250
|
|
HDX-25/100
|
100
|
25
|
14-28
|
HX-87.5/350
|
350
|
87.5
|
173-346
|
|
HDX-31.25/125
|
125
|
31.25
|
22-44
|
HX-100/400
|
400
|
100
|
226-452
|
|
HDX-37.5/150
|
150
|
37.5
|
30-60
|
HX-125/500
|
500
|
125
|
353-706
|
|
 |
产品用途
适用于粘度≤104厘泊的中高粘度液-液反应、混合、吸收过程或生产高聚物流体的混合、反应过程，处理量较大时使用效果更佳。 |
| |
| HK型静态混合器 |
产品特性
单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10mm，液-液、液-固相不均匀度系数为≤1～5% |
| 产品型号 |
|
规格
|
DN
|
dn
|
Q
|
规格
|
DN
|
dn
|
Q
|
|
HDK-5/10
|
10
|
5
|
0.15-0.3
|
HK-50/100
|
100
|
50
|
14-28
|
|
HDK-7.5/15
|
15
|
7.5
|
0.3-0.6
|
HK-62.5/125
|
125
|
62.5
|
22-24
|
|
HDK-10/20
|
20
|
10
|
0.6-1.2
|
HK-75/150
|
150
|
75
|
31-64
|
|
HDK-12.5/25
|
25
|
12.5
|
0.9-1.8
|
HK-100/200
|
200
|
100
|
56-110
|
|
HDK-16-32
|
32
|
16
|
1.4-3.2
|
HK-125/250
|
250
|
125
|
88-17
|
|
HDK-20/40
|
40
|
20
|
2.2-4.5
|
HK-150/300
|
300
|
150
|
127-255
|
|
HDK-25/50
|
50
|
25
|
3.5-7.0
|
HK-175/350
|
350
|
175
|
173-346
|
|
HDK-32.5/65
|
65
|
32.5
|
5.9-12
|
HK-200/400
|
400
|
200
|
226-452
|
|
HDK-40/80
|
80
|
40
|
9-18
|
HK-250/500
|
500
|
250
|
353-706
|
|
 |
| 产品用途 |
| 适用于化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶等部门的混合、反应、萃取、吸收、注塑、配色、传热等过程，对较小流量并伴有杂质或粘度≤106厘泊的高粘性介质尤为适用。 |
| |
| HL型静态混合器 |
产品特性
单元由交叉的横条按一定规律构成单X型单元，技术特性：液-液、液-固相混合不均匀度系数≤1～5% |
| 产品型号 |
|
规 格
|
DN
|
dn
|
Q
|
规 格
|
DN
|
dn
|
Q
|
|
HDL-12.5/25
|
2.5
|
12.5
|
0.7-1.4
|
HL-100/200
|
200
|
100
|
56-110
|
|
HDL-16/32
|
32
|
16
|
1.4-2.9
|
HL-125/150
|
250
|
125
|
88-176
|
|
HDL-20/40
|
40
|
20
|
2.3-4.6
|
HL-150/300
|
300
|
150
|
127-255
|
|
HDL-25/50
|
50
|
25
|
3.5-7
|
HL-175/350
|
350
|
175
|
176-346
|
|
HDL-40/80
|
80
|
40
|
9-18
|
HL-200/400
|
400
|
200
|
226-452
|
|
HDL-50/100
|
100
|
50
|
14-28
|
HL-250/500
|
500
|
250
|
353-705
|
|
HDL-75/150
|
150
|
75
|
32-64
|
HL-300/600
|
600
|
300
|
410-814
|
|
 |
产品用途
适用于化工、石油、油脂等行业，粘度≤106厘泊或伴有高聚物介质的混合，同时进行传热、混合和传热反应的热交换器，加热或冷却粘性产品等单元操作。 |
| |
| HH型静态混合器 |
产品特性
单元由双孔道组成单元之间设有流体再分配室技术特性：最高分散程度1-2mm，液-液相不均匀度系数为≤1～5% |
| 产品型号 |
|
规格
|
DN
|
dn
|
Q
|
规格
|
DN
|
dn
|
Q
|
|
HDH-3/15
|
15
|
3
|
0.1-0.2
|
HH-19/80
|
80
|
19
|
4.0-8.0
|
|
HDH-4.5/20
|
20
|
4.5
|
0.2-0.4
|
HH-24/100
|
100
|
24
|
6.5-13.0
|
|
HDH-5/25
|
25
|
5
|
0.5-1.1
|
HH-36/150
|
150
|
36
|
31-63
|
|
HDH-7/32
|
32
|
7
|
0.9-1.8
|
HH-49/200
|
200
|
49
|
54-108
|
|
HDH-9/40
|
40
|
9
|
1.6-3.2
|
HH-74/300
|
300
|
74
|
124-248
|
|
HDH-12/50
|
50
|
12
|
2.3-4.6
|
HH-124/500
|
500
|
124
|
174-348
|
|
 |
产品用途
适用于精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑、纺丝、传热等过程，对流量小、混合要求高的中高粘度≤106厘泊的清洁介质尤为适合。 |
