一、产品简介
HDLSF型电动双层联锁阀，是我厂技术部门会同有关科研院所，参照日本、德国同类产品设计开发的产品，是二十一世纪粉粒输送、给料更新换代的优秀机械产品。
本产品主要用于正、负压状况下，密度小、易悬浮粉粒状物料的进出料，可广泛应用于化工、轻工、建材、冶金、环保等行业。
|
二、特点
※ 双层联锁、气密性强。适用于正、负压状况下气力输送，轻细粉粒料的输送，大磨琢性物料及较高温度物料的输送，集尘，干燥等工艺系统的进、出料或回收。
※ 非正、负压状况下，本阀可单层单机使用。
※ 多腔迷宫密封，严密可靠，极细的物料也不会泄漏。
※ 进出料口法兰按化工部，HG20593(对应于国际GB9119.2-88)标准设计，便于设计和使用单位选用。
※ 结构简捷，无需独立的动力气源装置或液压设施。
※ 可采用铸铁、碳钢、不锈钢、钛钢等多种材质形式，满足用户不同场合的需求。
※ 阀门密封形式有硬密封型、“O”形密封型、密封垫密封型三种，以满足用户不同工况的要求。 |
|
|

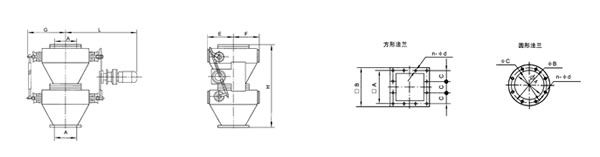

| 三、HDLSF电动双层联锁阀性能参数及外形安装尺寸表 |
|
|
圆形法兰
|
方形法兰
|
外形尺寸
|
周期排量
(L)
|
输送量
m3/h
|
电动机功率
Kg
|
|
ΦA
|
ΦB
|
ΦC
|
n-Φd
|
□A
|
□B
|
C×P
|
n-Φd
|
H
|
E
|
F
|
G
|
L
|
|
HDLSF-100
|
100
|
210
|
170
|
4-18
|
100
|
200
|
55×3
|
12-14
|
580
|
160
|
160
|
270
|
700
|
0.8
|
0.36
|
0.4
|
|
HDLSF-150
|
150
|
265
|
225
|
8-18
|
150
|
250
|
70×3
|
12-14
|
760
|
200
|
200
|
350
|
800
|
2.0
|
0.9
|
0.4
|
|
HDLSF-200
|
200
|
320
|
280
|
8-18
|
200
|
300
|
85×3
|
12-14
|
840
|
250
|
250 |
420
|
900
|
4.5
|
2.0
|
0.4
|
|
HDLSF-250
|
250
|
375
|
335
|
12-18
|
250
|
350
|
103×3
|
12-14
|
940
|
280
|
280
|
440
|
950
|
8.6
|
3.8
|
0.4
|
|
HDLSF-300
|
300
|
440
|
395
|
12-22
|
300
|
400
|
120×3
|
12-14
|
1000
|
320
|
320
|
460
|
1000
|
11.0
|
4.9
|
0.4
|
|
HDLSF-350
|
350
|
490
|
445
|
12-22
|
350
|
450
|
82×5
|
20-14
|
1080
|
350
|
350
|
480
|
1100
|
20.0
|
9.0
|
0.75
|
|
HDLSF-400
|
400
|
540
|
495
|
16-22
|
400
|
500
|
92×5
|
20-14
|
1180
|
380
|
380
|
510
|
1200
|
32.0
|
14.4
|
0.75
|
|
HDLSF-450
|
450
|
595
|
550
|
16-22
|
450
|
550
|
102×5
|
20-16
|
1240
|
410
|
410
|
550
|
1300
|
43.0
|
19.3
|
0.75
|
|
HDLSF-500
|
500
|
645
|
600
|
20-22
|
500
|
600
|
112×5
|
20-16
|
1360
|
450
|
450
|
640
|
1500
|
56.0
|
25.2
|
2.2
|
|
