Y型过滤器

加入时间:2015-12-1 9:18:31  点击:

产品概述

过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点,其主要适用的物料有:化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

型号标注

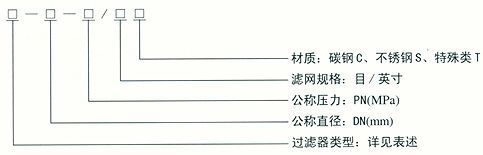

本公司生产的管道过滤器,主要有:1、Y型过滤器  2、T型过滤器  3、篮式过滤器 4、临时过滤器  5、气体过滤器。    其型号标注如下:

1、Y型过滤器
(1)Y
型铸造螺纹连接式(PFYI-R)、承插焊接式(PFYI-SW)(DNl550PN5.0Mpa)
PFYI-R
PFYISW





型号
YI-R
型号
YI-SW
DN
D
L
H
N
DN
D
L
H
N
15
Rc1/2
100
74

Rc1/4



15
21.8/18.5
100
74


Rc1/4


20
Rc3/4
110
88
20
27.4/25.5
110
88
25
Rc1
130
103
25
34.2/32.5
130
103
32
Rc1 1/4
160
110
32
42.9/38.5
160
110
40
Rc1 1/2
180
132
40
48.8/45.6
180
132
50
Rc2
200
153
Rc3/8
50
61.3/58
200
153
Rc3/8






(2)Y型铸造同径法兰连接式(PFYI—F型)(DNl5—250,PN≤5.0MPa)





DN
L
H
N
15
140
120
Rc1/4
20
140
120

25
140
120

32
170
160
Rc3/8
40
270
160

50
270
180

65
290
190

80
360
250
Rc3/4
100
410
280

125
480
330

150
520
360

200
660
450
M20×1.5
250
870
670

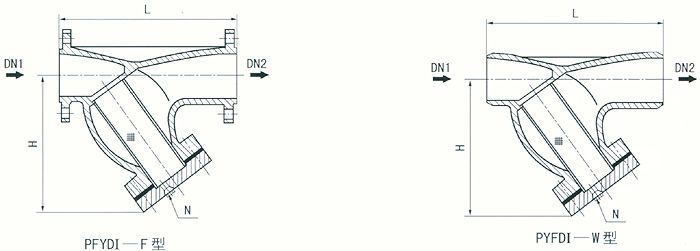

(3)Y型铸造异径法兰连接式(PFYDI一F型)、异径对焊连接式(PYFDI—W型)(DN40×32-250×200,PN≤5.OMPa)

PFYDI-F,PYFDI-W型





DN1×DN2
YDI-F , L
YDI-W , L
H
N
40×32
250
210
160
Rc1/4
50×40
270
240
190
Rc3/8
80×50
320
310
250

80×65
360
310
260
Rc3/4
100×65
410
370
280

100×80
410
370
280

150×100
520
490
360

200×100
660
600
450
M20×1.5
200×150
660
600
450

250×200
870
800
670

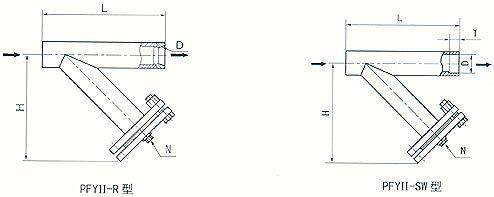

(4)Y型焊接锥管螺纹式(PFYII-R型)、承插焊式(PFYII-SW型)  (DN15—40,PN≤5.OMPa)

PFYII-R,PFYII-SW型





DN
L
N
H
YII-R型
YII-SW型
D
D
T
15
130

Rc3/8



169
Rc1/2
21.8/18.5
10
20
130
179
Rc3/4
27.4/25.5
13
25
140
182
Rc1
34.2/32.5
13
32
160
209
Rc11/4
42.9/38.5
13
40
170
217
Rc11/2
48.8/45.6
13

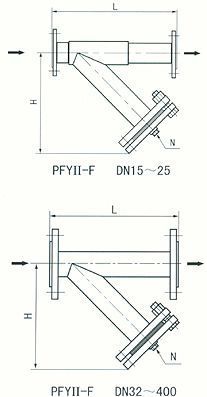

(5)Y型焊接法兰连接式(PFYII-F型)(DNl5—400、PN≤5.OMpa) PFYH-F型





DN
L
H
N
15
260
180

20
270
190
Rc1/4
25
270
190

32
280
230
Rc1/4
40
280
230

50
290
245

65
320
280

80
350
315
Rc3/8
100
425
360

125
480
390

150
540
460
Rc3/4
200
700
540

250
800
660

300
950
750
M20×1.5
350
1050
845

400
1250
920







(6)Y型带夹套焊制法兰连接式(PFYJII-F型)  (DN20~200,PN≤5.OMPa)  PFYJII—F型





DN
L
H
进出口a,b
蒸汽压力
N
20
370
235

G1/2






≤0.6MPa






Rc1/4


25
370
235
32
390
275
40
390
285


G3/4



50
420
295


Rc3/8


65
450
330
80
500
370
100
575
415
125
650
450
150
700
525
DN25

Rc3/4

200
890
610

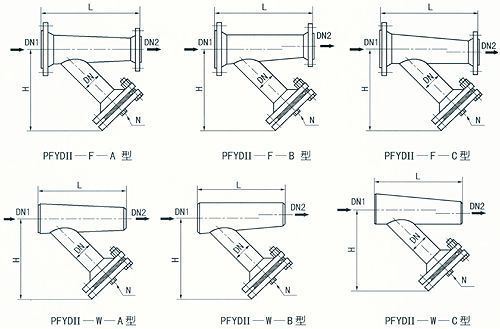

(7)Y型异径法兰连接式(PFYDIII一F—A,PFYDII—F—B,PFYDII—F—C型)(PN≤10.OMPa)
(8)Y型焊制异径对焊接式(PFYDII—W—A,PFYDII-W—B,PFYDII—W—C型)(PN≤10.OMPa)

PFYDⅡ—F—A,8,C,PFYDⅡ—W——A,B,C型





DN1×DN2
H
D
YDII-F-A,B,C型L
YDII-W-A,B,C 型L
PN≤2.0
PN≤5.0
PN≤10.0
50×40
230
40
320
332
337
190
65×40
240
50
320
332
337
190
65×50
240
50
320
332
338
190
80×40
240
50
320
335
340
190
80×50
280
65
340
355
360
200
80×65
280
65
340
355
360
200
100×50
280
65
400
415
440
260
100×65
310
80
425
440
460
280
100×80
310
80
425
445
460
280
125×65
310
80
415
455
470
280
125×80
350
100
465
485
505
300
125×100
350
100
470
490
520
300
150×80
350
100
490
510
535
330
150×100
350
100
500
520
555
335
150×125
400
125
545
565
600
360
200×100
400
125
570
590
630
390
200×125
400
150
580
600
640
390
200×150
450
150
615
635
675
425
250×125
450
200
645
670
725
455
250×150
450
200
645
670
725
455
250×200
530
200
730
755
810
525
300×150
530
200
780
800
850
575
300×200
530
200
800
825
870
585
300×250
670
250
870
900
960
655
350×200
670
250
860
890
950
655
350×250
670
250
860
890
950
655
350×300
750
300
960
990
1040
720
400×250
750
300
1080
1110
1190
850
400×300
750
350
1100
1140
1190
860
400×350
850
350
1180
1220
1270
925
