HCB-I系列轴向型粗粉分离器
加入时间:2015-11-28 9:21:38 点击:次 |
|
![](/up_files/image/Article/2015/11/28/33697881.gif) |
二、设备性能
采用轴向布置分离叶片,加大圆筒空间,与过去径向型相比,分离效果好,改善煤粉均匀程度,减少回粉循环倍率,可以相应提高磨煤机出力,降低分离器阻力和制粉单耗。
三、结构特点
①增加分离器容积,降低容积强度;
②轴向式折向门,******开角40°-50°;
③进出管流速取15-18m/s,以降低阻力;
④内锥体上加一可上下移动的锥型帽,可以粗调煤粉细度;
⑤内锥内粉装置采用离片结构,避免缝隙堵塞;
⑥折向门和锥帽高速杆单独调整。
四、适用条件
①设计按中等烟煤为系列设计煤种依据,推荐可适用于各种煤种(其R90=6-28%范围内);
②阻力系数ξ=5-7;
③有防爆型和非防爆型两类供选用;
④煤粉细度调节系数e>5。
五、规格选择
先根据煤质,按制粉质统计算标准选定煤粉细度R90,再按公式(1)计算采用的容积强度Qtf/V。
按公式(1)可以计算出分离器的容积,再按公式(2)计算出分离器的内径,最后选定制造厂的系列规格。
V=(Qtf/(Qtf/V))*m3 (1)
D=((V/K)1/3)*1000mm (2)
式中Qtf容积强度(m3/h)m3。
Qtf/V分离通风量m3/h
V分离器容积m3。
D分离内径mm
K结构特性系数K=0.789 |

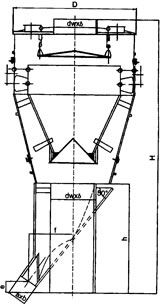

![](/up_files/image/Article/2015/11/28/33697882.jpg) |
|
规格尺寸
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
Φ2200
|
Φ2500
|
Φ2800
|
Φ3100
|
Φ3400
|
Φ3700
|
Φ4000
|
Φ4300
|
Φ4700
|
Φ5100
|
Φ5500
|
D
|
220
|
2500
|
2800
|
3100
|
3400
|
3700
|
4000
|
4300
|
4700
|
5100
|
5500
|
dw
|
530
|
630
|
750
|
820
|
1020
|
1120
|
1320
|
1420
|
1620
|
1720
|
2020
|
a
|
177
|
201
|
226
|
250
|
274
|
298
|
322
|
346
|
379
|
411
|
443
|
b
|
378
|
429
|
481
|
532
|
574
|
636
|
686
|
738
|
807
|
876
|
945
|
H
|
5000
|
5600
|
6300
|
7000
|
7700
|
8400
|
9100
|
9800
|
10700
|
11600
|
12500
|
h
|
1748
|
1985
|
2219
|
2456
|
2696
|
29300
|
3167
|
3404
|
3723
|
4053
|
4350
|
e
|
130
|
160
|
188
|
242
|
252
|
284
|
309
|
339
|
384
|
420
|
447
|
f
|
752
|
855
|
957
|
1060
|
1162
|
1256
|
1368
|
1470
|
1607
|
1744
|
1880
|
折向门数量
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
36
|
36
|
36
|
防爆门数量
|
4
|
4
|
4
|
4
|
6
|
6
|
6
|
6
|
8
|
8
|
8
|
防爆门直径
|
330
|
400
|
470
|
520
|
540
|
580
|
650
|
730
|
730
|
810
|
910
|
分离器重量
|
5037
|
5623
|
6859
|
7506
|
9132
|
10282
|
11973
|
13413
|
16313
|
18311
|
20180
|
|
|
|
|
